K 12 - Ersatzneubau der Erlenbachbrücke

Winden - BW 6814 215

Beschreibung:

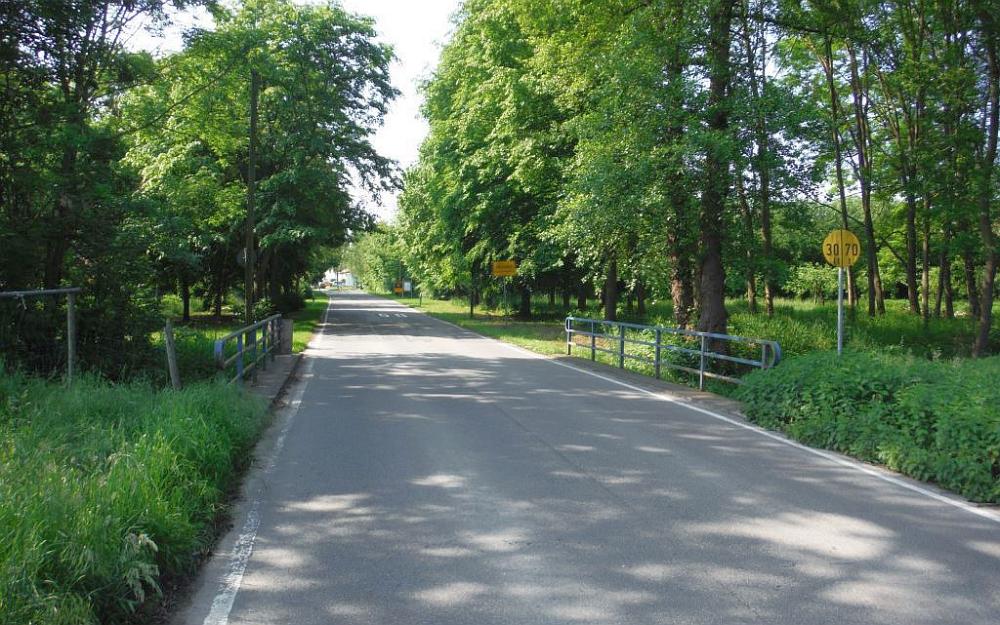

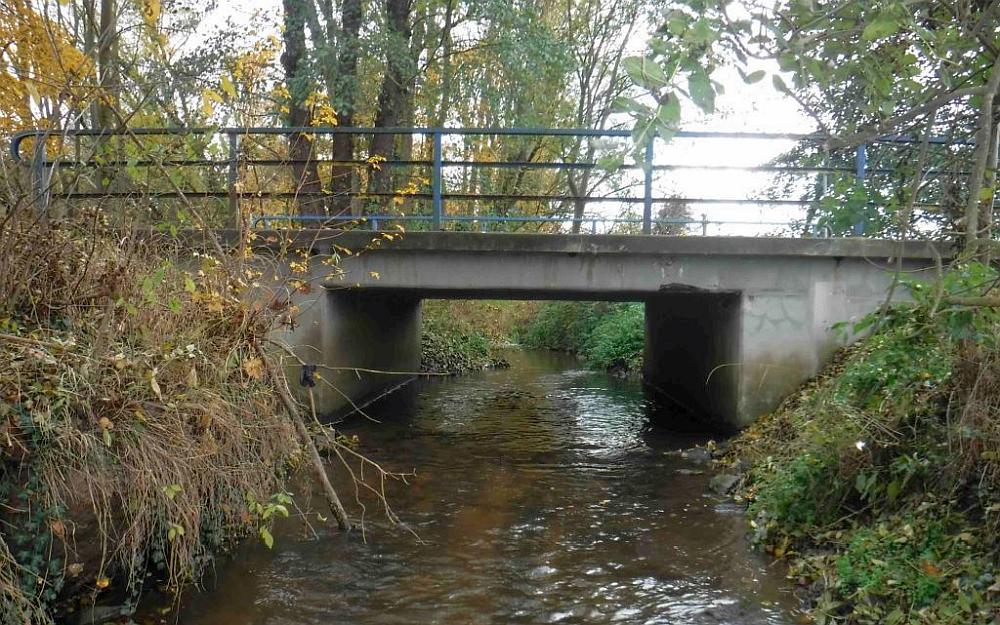

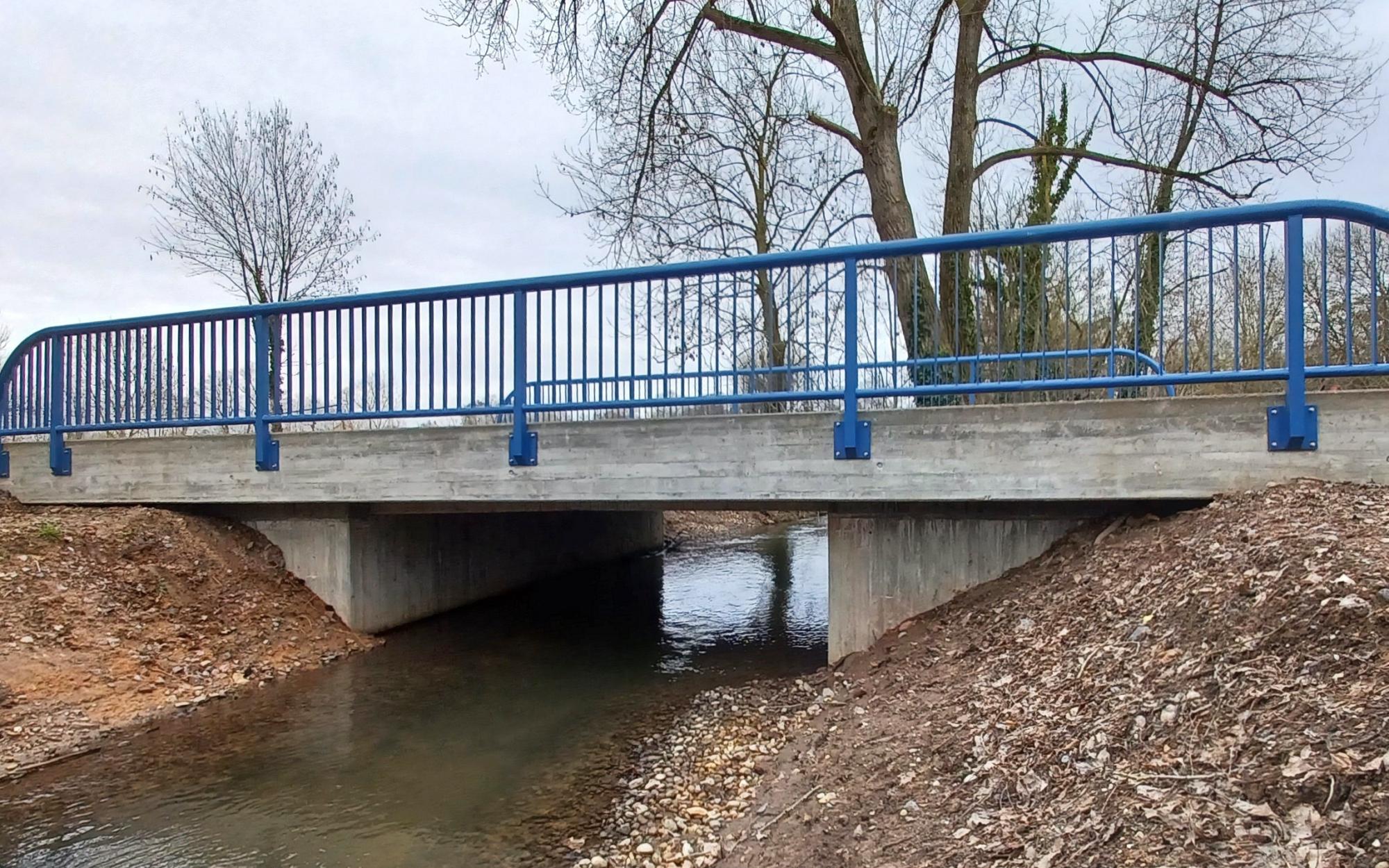

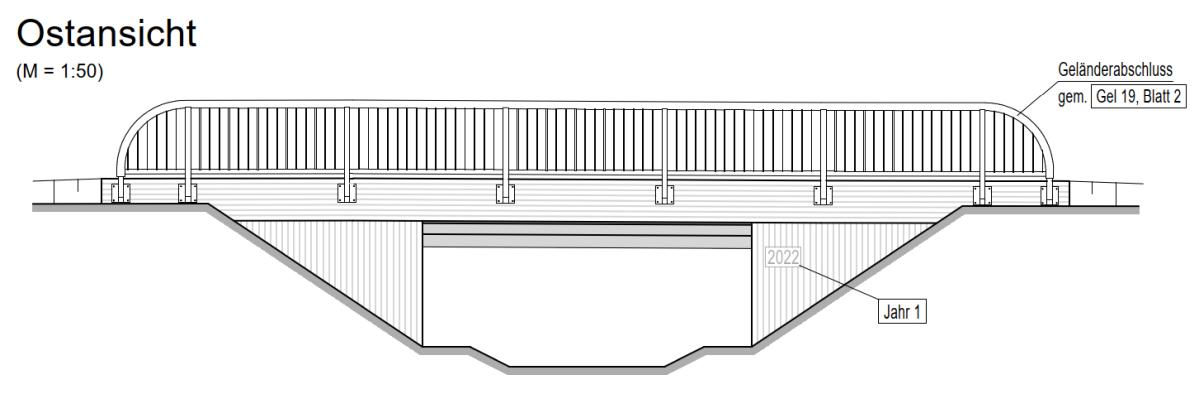

Am Ortseingang der Gemeinde Winden aus Richtung Steinweiler überführt das Bauwerk 6814 521 die K 12 über den Erlenbach. Aufgrund zahlreicher Schäden an dem vorhandenen Bauwerk, wird es durch einen Neubau ersetzt. Das neue Bauwerk wird in Stahlbetonbauweise errichtet und über eine Schneidenlagerung mit Spundwänden tiefgegründet. Die Kopfbalken der Schneidenlagerung bilden die beiden Widerlager und werden bis ins Erdreich geführt, damit die Spundwände im Endzustand nicht freiliegen. Der Überbau wird mit Halbfertigteilen und Ortbetonergänzunghergestellt und monolithisch mit den Widerlagern verbunden. Die lichte Weite des Bauwerks beträgt 4,22 m., die kleinste lichte Höhe 1,26 m. Zur Erhöhung der Durchlässigkeit für Kleintiere werden vor den Widerlagern Bermen angelegt.

Für den Landesbetrieb Mobilität Speyer erfolgte zunächst die Objektplanung des Ingenieurbauwerks sowie die Tragwerksplanung bis Leistungsphase 3. Im Auftrag der ausführenden Firma erfolgte dann die Erstellung der Standsicherheitsnachweise, der Ausführungszeichnungen und der Bestandsunterlagen.

Die Bearbeitung erfolgte durch die eepi GmbH mit einem Projektteam aus den Standorten Merchweiler (SBU Ingenieure GmbH) und Kaiserslautern (IG Bauplan GmbH).

Auftraggeber Entwurfsplanung:
Landesbetrieb Mobilität Speyer

Auftraggeber Ausführungsplanung:
Peter Gross Infrastruktur GmbH & Co. KG
